Самоходный компакт-кран СТ-2-2-40

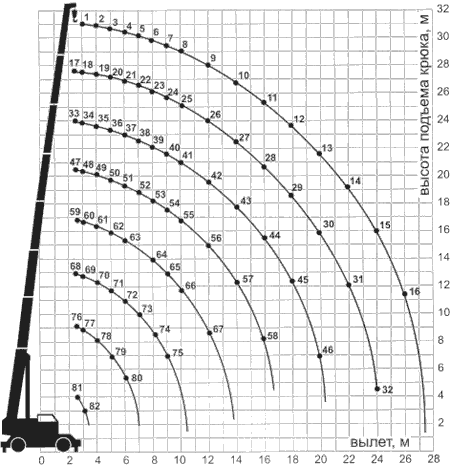

Грузовысотные характеристики крана

Номер точки на схеме	Грузо- подъемность, т	Кратность запасовки	Высота подъема крюка, м	Глубина опускания крюка, м
1	9,5	4	31,0	-3,2
2	9,5	4	30,8	-3,4
3	8,9	4	30,7	-3,5
4	8,1	3	30,4	-15,2
5	7,5	3	30,1	-15,5
6	6,9	3	29,8	-15,8
7	6,5	3	29,4	-16,2
8	6,0	3	28,9	-16,7
9	5,1	2	27,9	-40,6
10	4,4	2	26,8	-41,7
11	3,4	2	25,3	-43,2
12	2,6	1	23,6	-113,4
13	2,1	1	21,6	-115,4
14	1,6	1	19,1	-117,9
15	1,3	1	15,9	-121,1
16	1,0	1	11,4	-125,6
17	12,1	5	27,7	-0,3
18	12,1	5	27,6	-0,4
19	12,1	5	27,4	-7,7
20	10,8	4	27,0	-8,1
21	9,8	4	26,8	-8,3
22	8,9	4	26,4	-80,4
23	8,0	3	26,0	-30,8
24	7,4	3	25,5	-21,3
25	6,8	3	25,0	-21,8
26	5,5	3	23,9	-46,8
27	4,1	2	22,5	-47,7
28	3,1	2	20,8	-49,4
29	2,4	1	18,5	-121,9
30	1,8	1	15,8	-124,8
31	1,4	1	12,0	-128,4
32	1,0	1	4,5	-135,6
33	15,7	6	24,0	+0,1
34	15,2	6	24,0	+0,1
35	13,8	6	23,8	-0,1
36	12,3	5	23,4	-5,3
37	10,9	5	23,0	-5,7
38	9,9	4	22,6	-13,3
39	8,9	4	22,1	-13,8
40	8,0	3	21,6	-26,3
41	7,3	3	21,0	-26,9
42	5,2	2	19,6	-52,3
43	3,8	2	17,7	-54,2
44	2,8	2	15,5	-56,4
45	2,1	1	12,5	-131,4
46	1,5	1	7,0	-136,4
47	19,0	7	20,5	-0,5
48	18,2	7	20,4	-0,6
49	16,2	6	20,0	-4,5
50	14,1	6	19,7	-4,8
51	12,4	5	19,3	-10,1
52	11,0	5	18,8	-10,6
53	9,9	4	18,2	-18,6
54	8,6	4	17,5	-19,3
55	7,0	3	16,8	-32,3
56	4,8	3	14,9	-59,0
57	3,4	2	12,3	-61,4
58	2,5	1	8,2	-139,2
59	23,0	9	16,8	+0,3
60	21,5	8	16,7	-2,1
61	18,5	7	16,4	-5,1
62	16,0	6	15,9	-9,2
63	14,0	6	15,3	-9,8
64	10,4	4	13,8	-23,9
65	8,2	4	12,9	-24,8
66	6,6	3	11,8	-38,5
67	4,5	2	8,8	-66,5
68	25,0	10	13,1	-2,6
69	25,0	10	13,0	-2,7
70	22,0	9	12,4	-5,0
71	19,3	8	11,8	-7,8
72	16,6	7	10,9	-11,5
73	13,3	5	10,0	-21,4
74	10,1	4	8,6	-30,7
75	7,9	3	6,9	-45,5
76	40,0	13	9,4	-2,7
77	36,0	12	9,1	-4,0
78	27,0	10	8,2	-7,5
79	21,0	8	7,1	-12,7
80	17,0	7	5,5	-17,2
81	18,7	7	4,3	-18,7
82	14,5	6	3,1	-23,8
